GXWORKS3 - Excelのシリアル値（日付）出力は出来ません

 三菱PLCでは、Excelで日付管理に使用される「シリアル値」変換が出来ません。

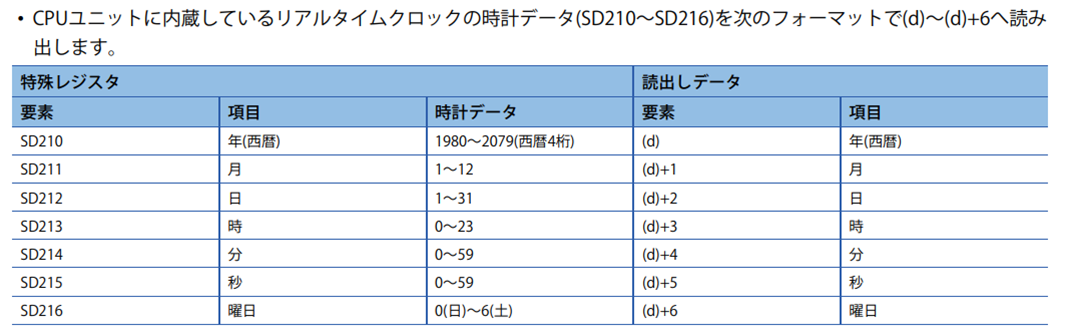

"TRD"で読み出すしかありません。月などが1桁（1-9）の場合は1桁で出力されます。

2桁で揃えたい場合は"LEN"で文字数を読み取り、条件分けし追加します。
